近几年，CAD技术快速发展，为机械制造业提供了强大的技术支持。CAD绘图是工程技术界的语言，它能表达设计思想，进行技术交流。浩辰CAD机械软件易于掌握、使用方便，如何运用浩辰CAD机械软件绘制完美的设计图，下面以升降机的立柱图为例，简单分享一下CAD绘图方法。
打开浩辰机械CAD2011软件，使用【图纸设置】进行标准图框的设置和生成，如图1。
图1
设置“1”轮廓实线层为当前图层，绘制立柱主视图中心线。使用【直线】命令绘制直线、【偏移】命令偏移中心线绘制出主视图立柱轮廓，然后通过【修剪】命令进行修剪。继续使用【偏移】和【直线】命令绘制俯视图和左视图。使用【圆】命令绘制俯视图孔。最后选择中心线，然后输入“3”，“回车”改变对象为中心线图层，得到视图，如图2。
图2
尺寸标注：输入“D”，“回车”使用【智能标注】命令。对直线、圆、进行标注，还可以双击已标注数据进行编辑。插入符号（如直径）、公差代号、偏差、附述、精度参数进行设置，如图3。
图3
4、符号标注：软件严格使用了国标，可以选择基本符号形式纹理方向，数据填写等，与ACAD标注相比更快捷（手工绘制粗糙度符号，创建属性文字，创建图块，必要的文字还需再编辑），如图4。
图4
5、序号标注：图形绘制和标注完成之后进行序号标注，序号标注功能可以进行修改、隐藏、显示。

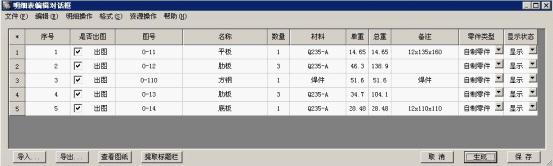

6、明细表的生成与编辑：序号标注完成之后可进行明细表的智能生成及处理。点击【明细表生成】命令即可在指定位置生成明细表，双击明细表表头就可以弹出明细表编辑对话框，进行相应数据的输入，如图5。
图5

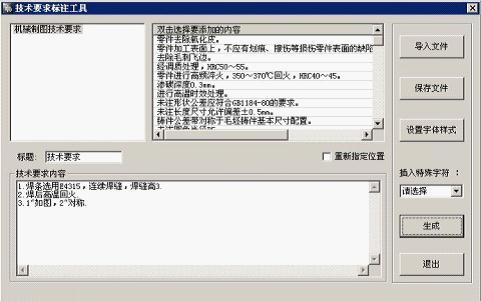

技术要求：使用软件中【文字处理】---【技术条件】命令。软件支持txt文件的直接导入，编辑完成后点生成，在图框内点击相应位置，如图6。
图6
在运用浩辰CAD机械软件进行机械设计的过程中，设计师朋友们只要合理设置，充分掌握软件的各项功能，就能方便、精确地绘制出标准机械CAD图样。设计师朋友们如果想实际体验这些方便实用功能，可以登录浩辰CAD官网进行CAD下载：http://www.gstarcad.com/T_download/index_507.html 。
