带型窗是门窗的一种重要类型，通过带型窗，我们可以使建筑变得更加灵巧、造型更加靓丽。目前带型窗、带型凸窗在一般住宅、写字楼中比较多见，其应用可以带来良好的局部表现效果与充足的采光。
图1
下面，我们就来了解一下带型窗的绘制方法（本篇CAD教程使用的工具软件为浩辰CAD建筑2012，没有软件的读者可以登录浩辰CAD官网下载，然后安装以完成准备工作）。
启动浩辰CAD建筑2012，来到绘图工作界面。由于门窗需要在墙体中插入，所以我们需要通过调用【绘制墙体】的命令，绘制一道简单的墙体（如图2）。
图2
在绘图空间中，分别确定两个点，一道简单的墙体就绘制成功了。然后，我们还可以在墙体上绘制一个简单的墙角（如图3）。
图3
在完成绘制墙体后，我们依次点击【门窗】—【带型窗】，在刚才绘制好的墙体上插入门窗（如图4）。
图4

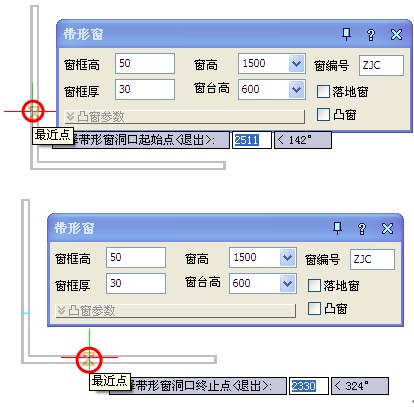

按照命令提示，我们需要在墙角两端墙体上，分别点击来确认转角窗的定位点（如图5）。
图5
确认两点后，命令提示选择相应的墙体。在此，我们选择这两段墙体（如图6）。
图6
这样，我们就可以看到转角窗的效果了（如图7）。
图7
在上文绘制的基础上，我们还可以通过“对象编辑”来修改带型窗的参数，变化成带型凸窗。
此外，由于浩辰CAD建筑2012是一款二维、三维同步软件，所以我们只需要在空白处单击鼠标右键，选择合适的轴测图，就可以看到三维效果了（如图8）。
图8
浩辰CAD建筑2012下载：http://www.gstarcad.com/cad_47_86.html
