国际上通用的手机耳机2个接口标准

2014-01-13 10:01:36来源:京东作者:

目前国际上通用的手机耳机接口标准有两个,一个是OMTP的标准,一个是CTIA的标准。一般来讲,国际厂商大部分使用的是CTIA标准,如美国、香港和其他国际市场的iPhone耳机,而国内的行货产品则需要支持OMTP标准。这里简

目前国际上通用的手机耳机接口标准有两个,一个是OMTP的标准,一个是CTIA的标准。一般来讲,国际厂商大部分使用的是CTIA标准,如美国、香港和其他国际市场的iPhone耳机,而国内的行货产品则需要支持OMTP标准。这里简单介绍:

①、国际标准(CTIA)的3.5毫米接口:插针接法是左声道-右声道-地线-麦克风。也是目前市场上最流行、使用量最大的接法。国际标准(CTIA)耳机适用手机范围:苹果(全系列)、小米(全系列)、魅族(全系列)、索尼(全系列)、LG(全系列)、HTC官方产品、三星(咨询客服)、摩托罗拉部分机型(ME865)、联想W101、诺基亚Lumia和WP7系列、华为(C8812/U9200)、亿通T900等

\

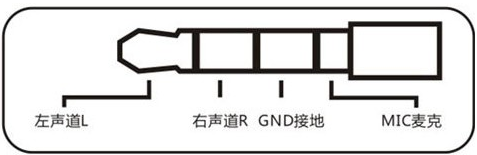

国际标准(CTIA)的3.5毫米接口


②、国家标准(OMTP)的3.5毫米接口:插针接法是左声道-右声道-麦克风-地线。要适用手机范围:诺基亚、索尼爱立信(全系列)、中兴(全系列)、步步高(全系列)、酷派(全系列)、HTC 非官方产品(A3380、A3360、T9188、A9188、Z510D)、三星旧产品(i8910、M3510C、M7500、F278、F700、F408、F490、G810、G818、G818E、i550W、8510、i560、S8000C、i8000、M2710C、i7500U、i9000、i6500U、F809、i8000、F859)、摩托罗拉XT531、联想A520/A750/P700、OPPO(全系列)等国产系列手机。

\

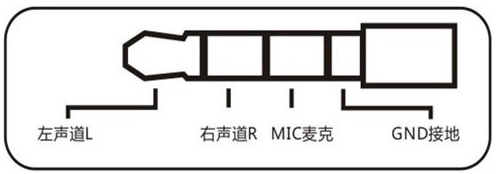

国家标准(OMTP)的3.5毫米接口

如果把国际标准(CTIA)的耳机接到这个非国际标准(OMTP)的接口上,就会出现只有背景声,按住麦克风上的通话键才正常出现人声的现象。

\

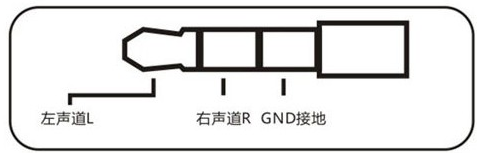

普通的耳机(没有麦克风)

既然CTIA与OMTP这两种标准接口的设计方式并不相同,交叉使用肯定就会出现问题了。如果把国际标准(CTIA)的耳机接到这个非国际标准(OMTP)的接口上,就会出现只有背景声,按住麦克风上的通话键才正常出现声音的现象

理论上来说,只要是3.5mm的耳机孔,ctia和omtp的耳机插进去都能正常听声,受影响的是mic部分,但是由于设备耳机插孔中触电的位置及大小限制,造成ctia的听音的兼容性要高,而OMTP第三节定义是mic,容易和第二节的右声道发生干扰,所以,当OMTP耳机插入部分CATIA接口的耳机孔中时,耳机音量小,而且人声基本上没有,如果按住耳机mic的接听键,motp听音接收又正常了。

关键词:耳机接口标准
